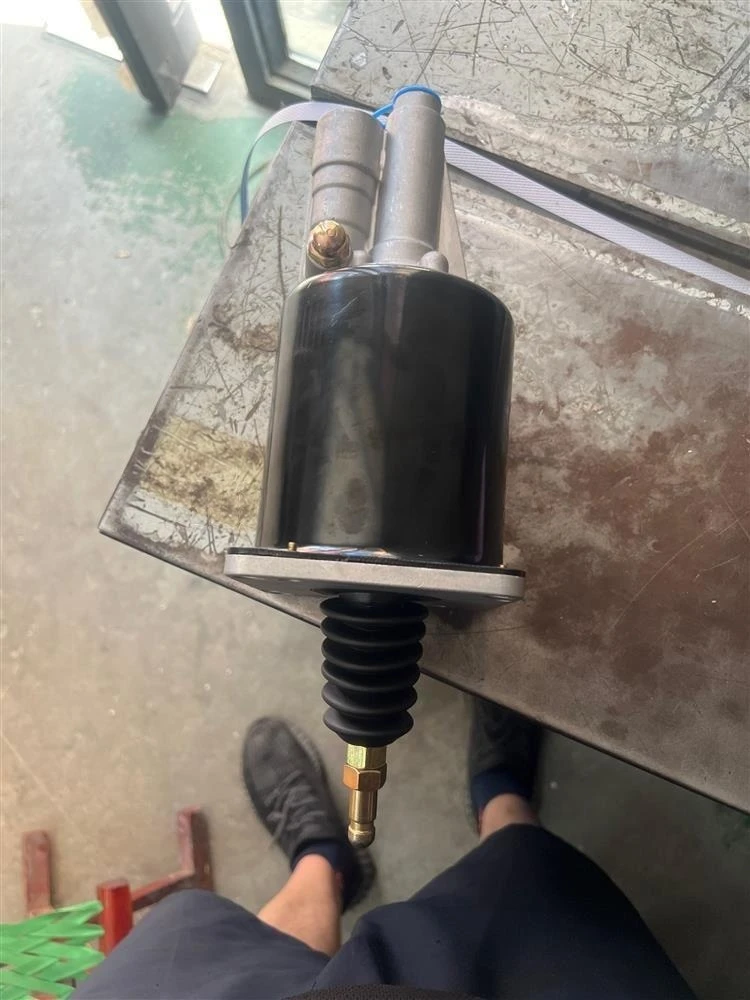

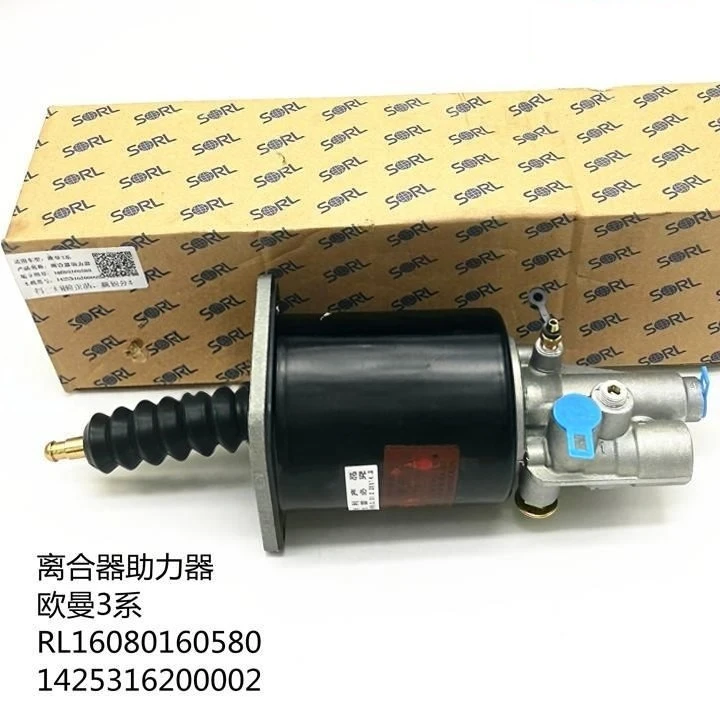

Foton Auman Kupplungsverstärker-Baugruppe 1425316200002

Die Serie 1425 ist das spezielle Teilenummernsegment für den Ventil- und Kupplungsverstärker von Fushan Ouman GTL/EST;
3162=Kupplungsverstärker (Kupplungspumpe mit luftunterstützter Baugruppe);
00002=Das verbesserte Modell der zweiten-Generation, das zur Unterscheidung vom alten Modell 1425316200001 verwendet wird.
Offizieller Standardname: Kupplungsluftverstärkerbaugruppe (Luft--Drucköl-Kupplungspumpe)
Englischer Exportname: Clutch Booster / Clutch Servo

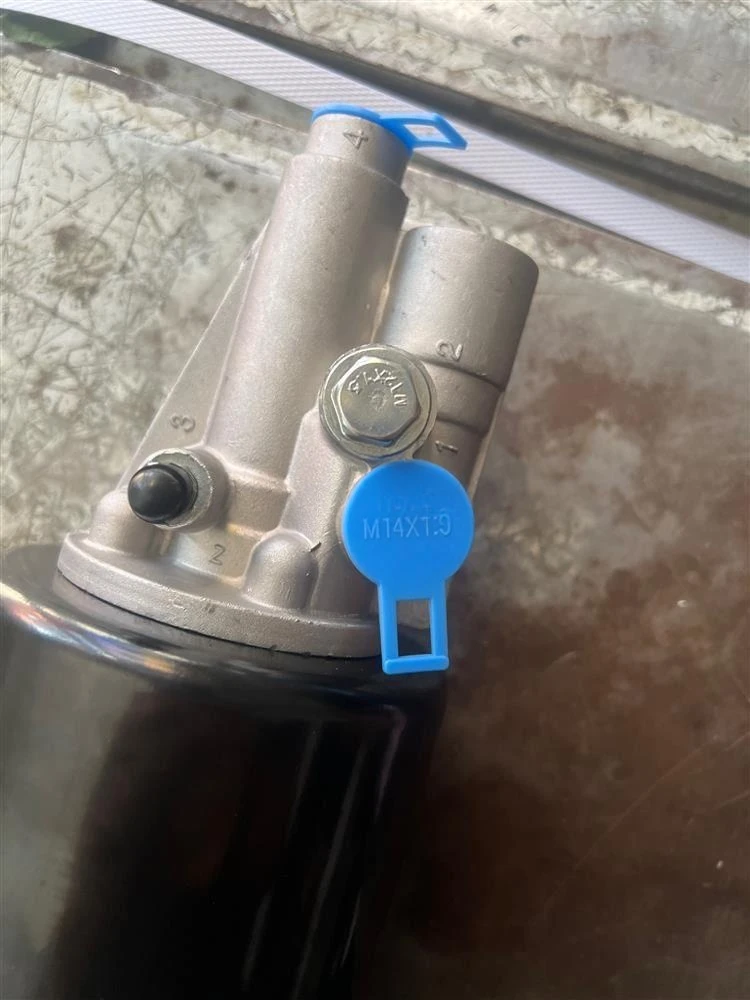

Hydraulikventilkörperabschnitt (vorderes Ende)
Einlassanschluss: Verbindet sich mit der Ölleitung des Kupplungshauptzylinders der Kabine und leitet Bremshydrauliköl ein;
Auslassölkammer der Schubstange: Hydrauliköl löst das interne Relaisventil aus und öffnet den Luftweg;
Auslassschraube: Leitet Luft aus dem Ölweg ab, um zu verhindern, dass die Kupplung schwach wird oder nicht vollständig trennt;
Dichtungsventilgruppe, Lederbecher, Einweg-Ölrücklaufventil.
Pneumatischer Hilfszylinder (mittlerer goldener Luftbehälter)
Einlassanschluss: Anschluss an die 0,6–0,8 MPa-Druckluft des Fahrzeugluftbehälters;
Unterstützungskolben mit großem-Durchmesser, Rückstellfeder;
Interne Luftdichtungsmembran, die Kernkomponente, die den Schub verstärkt.
Ausgangsstößelstangenbaugruppe (hinteres Ende)
Staubdichte, gewellte Gummimanschette, die verhindert, dass die Schubstange durch Schlamm und Wasser rostet;
Einstellbare Gewindeschubstange + Gabelkopf, die den Kupplungstrennhebel des Getriebes verbindet;
Staubdichter Hülsen-Sicherungsring, Pufferdichtung.
